VATICAN CHAPEL N.9

Scheda Opera

  • Vista del pronao di accesso
  • Vista verso l'interno attraverso uno dei varchi di accesso
  • Dettaglio del policarbonato traslucido posto a copertura sulla zona dell'altare
  • Vista dell'altare
  • Particolare della panca nel pronao
  • Facciata
  • Vista del fianco della cappella
  • Comune: Venezia
  • Denominazione: VATICAN CHAPEL N.9
  • Indirizzo: Isola di San Giorgio
  • Data: 2017 - 2018
  • Tipologia: Edifici per il culto
  • Autori principali: Andrew Berman
Descrizione

La Santa Sede per la sua prima partecipazione alla Biennale di Architettura (XVI Mostra Internazionale di Architettura, 2018) realizza il proprio ‘padiglione’ all’interno dell’area boschiva collocata sul margine sud dell’Isola di San Giorgio, collocandovi dieci cappelle progettate dai dieci architetti convocati dai curatori, Francesco Dal Co e Micol Forti. Gli architetti hanno avuto il compito di progettare le dieci cappelle (o templi) isolate nell’ambiente naturale, essendo liberi da costrizioni tipologiche e funzionali. L’unica richiesta riguardava l’inserimento dell’ambone e dell’altare come componenti fondamentali per la liturgia.
La cappella di Andrew Berman è realizzata come un semplice spazio a pianta triangolare coperto da un’unica falda inclinata. Il punto più alto della copertura individua il vertice absidale, che ospita l’altare. Il punto più basso della falda individua il pronao di accesso: uno spazio di transito dove la luminosità è mitigata dalla copertura (che supera di poco i due metri) e la presenza di una panca invita alla pausa. La panca ha come dossale il pannello che divide lo spazio esterno dall’interno, lasciando due varchi di accesso alle estremità del pronao.
Le pareti strutturali della cappella e la falda di copertura sono realizzate con un telaio in legno lamellare, pannelli di compensato e rivestimento in lastre di policarbonato traslucido. I pannelli di compensato sono utilizzati sul lato interno della falda per schermare dalla luce il pronao e parte della cappella; in tal modo soltanto l’altare, collocato nel vertice del triangolo, è raggiunto da un fascio di luce zenitale.

Info
  • Progetto: 2017 - 2018
  • Esecuzione: 2018 - 2018
  • Committente: Stato della Città del Vaticano; commissario card. Gianfranco Ravasi
  • Proprietà: Proprietà pubblico-privata
Autori
Nome Cognome Ruolo Fase Progetto Archivio Architetti Url Profilo Autore Principale
Andrew Berman Progetto architettonico Progetto Visualizza Profilo http://andrewbermanarchitect.com/ SI
Graham Brindle Collaboratore Progetto NO
Fabrizio Ferranti Progetto architettonico Esecuzione NO
Alexander McLean Progetto architettonico Progetto NO
Dan Misri Collaboratore Progetto NO
Claudio Parisio Progetto strutturale Esecuzione NO
Francesco Zanetti Coordinatore Progetto NO
Francesco Zanetti Progetto strutturale Esecuzione NO
  • Strutture: getto integrativo in calcestruzzo; pali in legno; legno lamellare; acciaio per tiranti e controventamento
  • Materiale di facciata: legno lamellare verniciato; lastre di policarbonato traslucido
  • Coperture: legno; lastre di policarbonato
  • Stato Strutture: Ottimo
  • Stato Materiale di facciata: Ottimo
  • Stato Coperture: Ottimo
  • Stato Serramenti: Ottimo

													Array
(
    [id_opera] => 4655
    [codice] => VE074
    [denominazione] => VATICAN CHAPEL N.9
    [regione] => Veneto
    [provincia] => Venezia
    [comune] => Venezia
    [localita] =>
    [indirizzo] => Isola di San Giorgio
    [id_categoria] => 1
    [id_tipologia] => 5
    [tipologia_specifica] =>
    [anno_inizio_progetto] => 2017
    [anno_fine_progetto] => 2018
    [anno_inizio_esecuzione] => 2018
    [anno_fine_esecuzione] => 2018
    [classificazione] =>
    [id_livello_scheda] => 1
    [codice_iccd] =>
    [codice_benitutelati] =>
    [informazioni_architettoniche] => La Santa Sede per la sua prima partecipazione alla Biennale di Architettura (XVI Mostra Internazionale di Architettura, 2018)  realizza il proprio ‘padiglione’ all’interno dell’area boschiva collocata sul margine sud dell’Isola di San Giorgio, collocandovi dieci cappelle progettate dai dieci architetti convocati dai curatori, Francesco Dal Co e Micol Forti. Gli architetti hanno avuto il compito di progettare le dieci cappelle (o templi)  isolate nell’ambiente naturale, essendo liberi da costrizioni tipologiche e funzionali. L’unica richiesta riguardava l’inserimento dell’ambone e dell’altare come componenti fondamentali per la liturgia.
La cappella di Andrew Berman è realizzata come un semplice spazio a pianta triangolare coperto da un’unica falda inclinata. Il punto più alto della copertura individua il vertice absidale, che ospita l’altare. Il punto più basso della falda individua il pronao di accesso: uno spazio di transito dove la luminosità è mitigata dalla copertura (che supera di poco i due metri) e la presenza di una panca invita alla pausa. La panca ha come dossale il pannello che divide lo spazio esterno dall’interno, lasciando due varchi di accesso alle estremità del pronao.
Le pareti strutturali della cappella e la falda di copertura sono realizzate con un telaio in legno lamellare, pannelli di compensato e rivestimento in lastre di policarbonato traslucido. I pannelli di compensato sono utilizzati sul lato interno della falda per schermare dalla luce il pronao e parte della cappella;  in tal modo soltanto l’altare, collocato nel vertice del triangolo, è raggiunto da un fascio di luce zenitale.
    [committente] => Stato della Città del Vaticano; commissario card. Gianfranco Ravasi
    [foglio_catastale] => 20
    [particella] => 30
    [strutture] => getto integrativo in calcestruzzo; pali in legno; legno lamellare; acciaio per tiranti e controventamento
    [id_stato_struttura] => 1
    [materiale_facciata] => legno lamellare verniciato; lastre di policarbonato traslucido
    [id_stato_facciata] => 1
    [coperture] => legno; lastre di policarbonato
    [id_stato_coperture] => 1
    [serramenti] =>
    [id_stato_serramenti] => 1
    [destinazione_originaria] =>
    [destinazione_attuale] =>
    [trasformazioni] =>
    [id_tipo_proprieta] => 8
    [specifiche_proprieta] => Demanio dello Stato; Fondazione Giorgio Cini concessionaria
    [id_tipo_provvedimento] => 1
    [data_provvedimento] =>
    [riferimento_normativo] => L. 633/1941, art. 20
    [altri_provvedimenti] => D.D.G.15 luglio 2019
    [vincolo] => 2
    [note] =>
    [denominazione_aggregato] => Vatican Chapel
    [latitude] => 45.427956
    [longitude] => 12.342017
    [score] => 4
    [id_user] => 32
    [status] => 1
    [date_add] => 2021-11-22 22:06:16
    [date_upd] => 2024-04-11 13:18:49
    [categoria] => A. Opera di eccellenza
    [tipologia] => Edifici per il culto
    [proprieta] => Proprietà pubblico-privata
    [cat_autori] => Andrew Berman
    [id_regione] => 1
)
1

  • Vincolo: Riconosciuta
  • Provvedimenti di tutela: Nessuna opzione
  • Data Provvedimento:
  • Riferimento Normativo: L. 633/1941, art. 20
  • Altri Provvedimenti: D.D.G.15 luglio 2019
  • Foglio Catastale: 20
  • Particella: 30

Note

-

Bibliografia
Autore Anno Titolo Edizione Luogo Edizione Pagina Specifica
Pane Andrea 2018 The Vatican Chapels. An interview with Francesco Magnani and Trudy Pelzel (MAP studio) «Compasses. The architecture&interior design international magazine/Middle East», n. 28 37-42 Si
Argenti Maria 2018 Vatican Chapels. Al posto di un padiglione «Rassegna di architettura e urbanistica», n. 155 (LIII) 21-30 No
England Richard 2018 Cinq Jours. Cinque Giorni. Five Days «l’Arca International», ottobre 70-74 No
Paglia Alessandro 2018 Vatican Chapels, oasi di preghiera «Arte e Fede», n. 61-62 No
Battisti Emilio 2018 Vatican Chapels «Chiesa Oggi», n. 109 28-35 No
Zanini Roberto 2018 Vaticano alla Biennale. Dieci chiesine nel bosco «Avvenire», 21 marzo 1, 20 No
Dal Co Francesco (a cura di) 2018 Vatican Chapels Electa Milano 110-125 Si
Dal Co Francesco 2018 Vatican Chapels: il progetto «Casabella: rivista internazionale di architettura e urbanistica», n. 884 102-110 Si
2018 Vatican Chapels «Modulo: edilizia industrializzata e tecnologie in progresso», n. 413 23 No
Perry Francesca 2018 Vatican chapels: Pavilion of the Holy See, San Giorgio Maggiore «Blueprint: architecture and design», n. 359 50-53 No

Allegati
File Didascalia Credito Fotografico

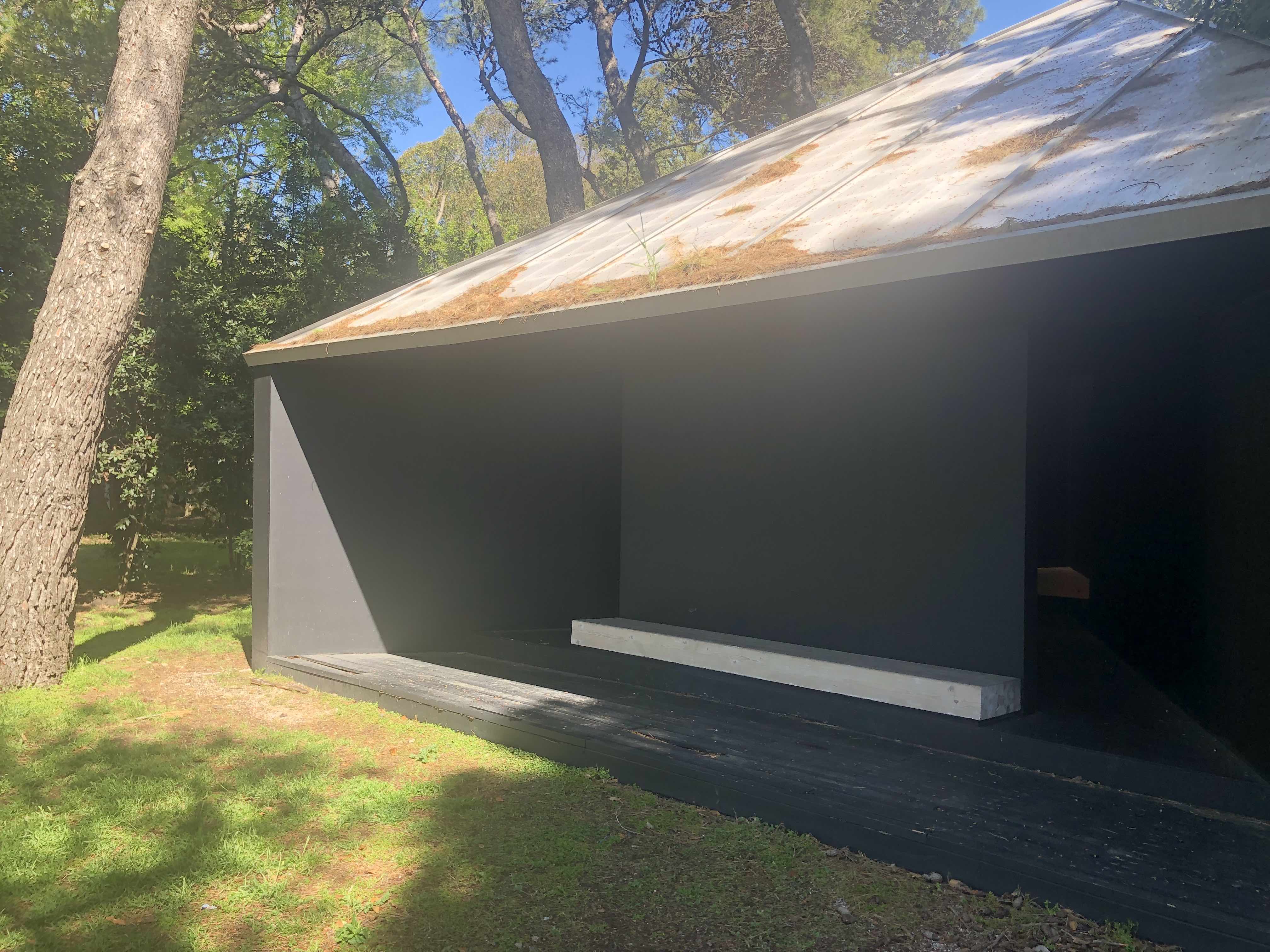

Vista del pronao di accesso Vista del pronao di accesso Paola Placentino

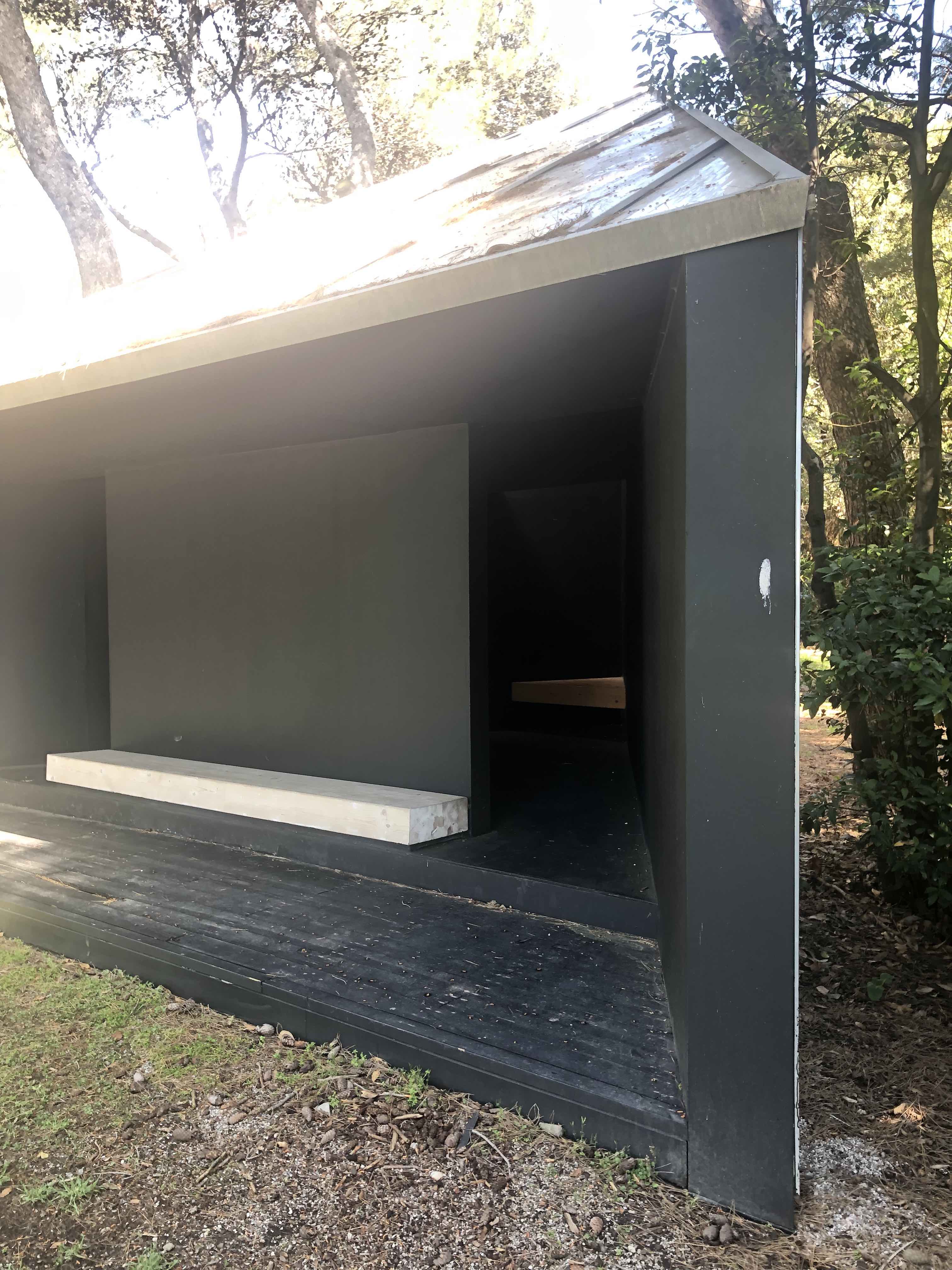

Vista verso l'interno attraverso uno dei varchi di accesso Vista verso l'interno attraverso uno dei varchi di accesso Paola Placentino

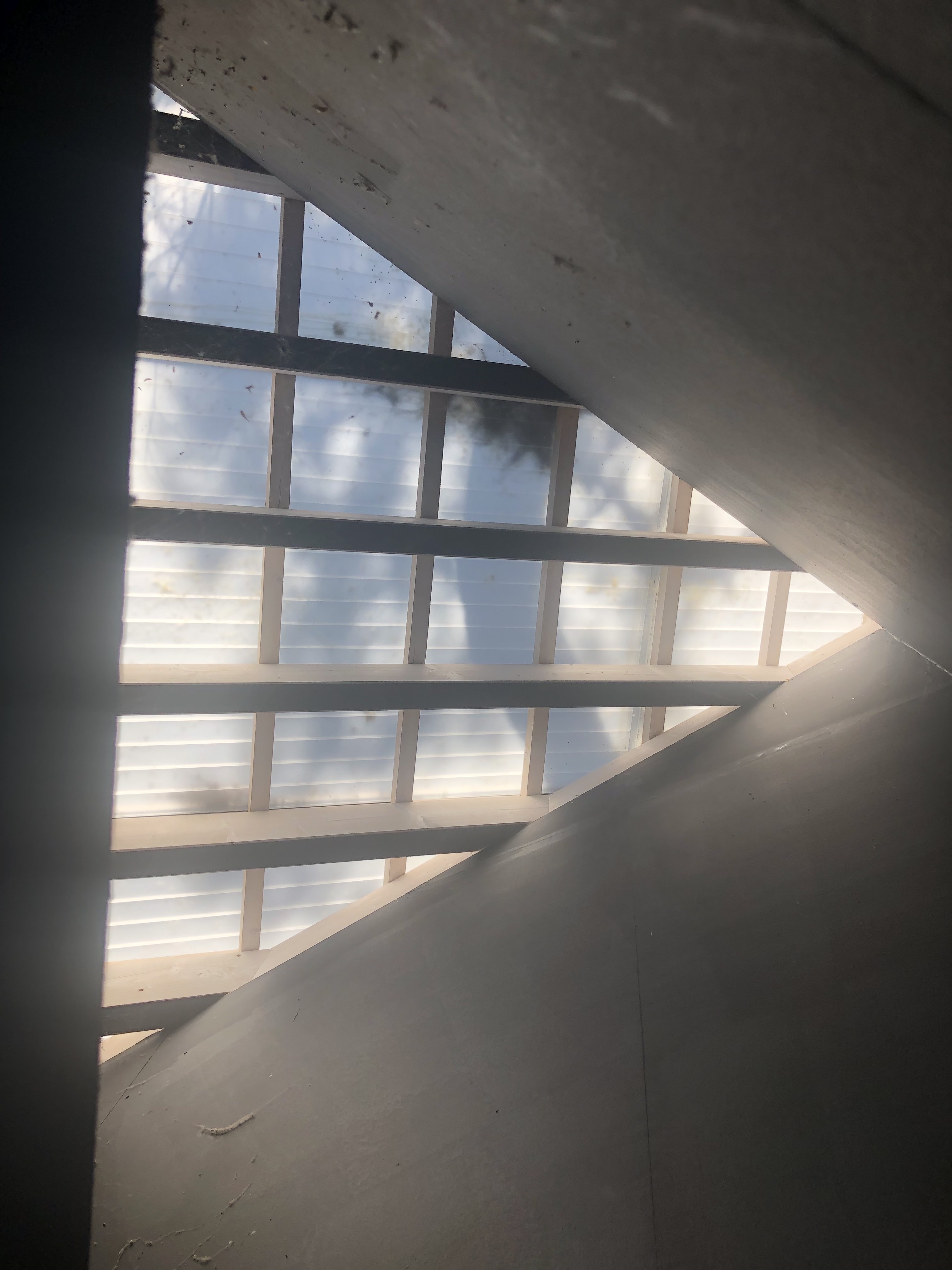

Dettaglio del policarbonato traslucido posto a copertura sulla zona dell'altare Dettaglio del policarbonato traslucido posto a copertura sulla zona dell'altare Paola Placentino

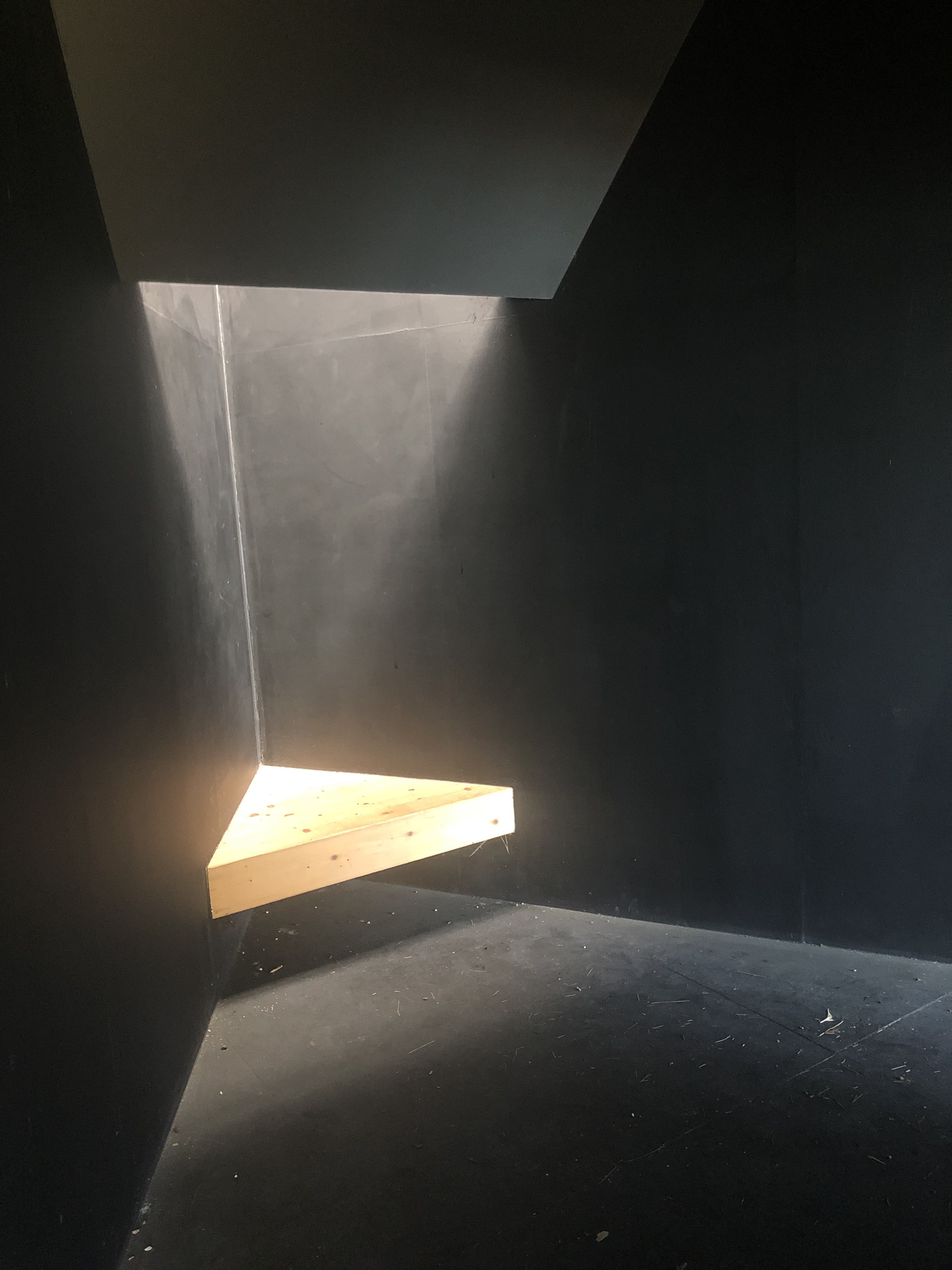

Vista dell'altare Vista dell'altare Paola Placentino
Particolare della panca nel pronao Particolare della panca nel pronao Paola Placentino

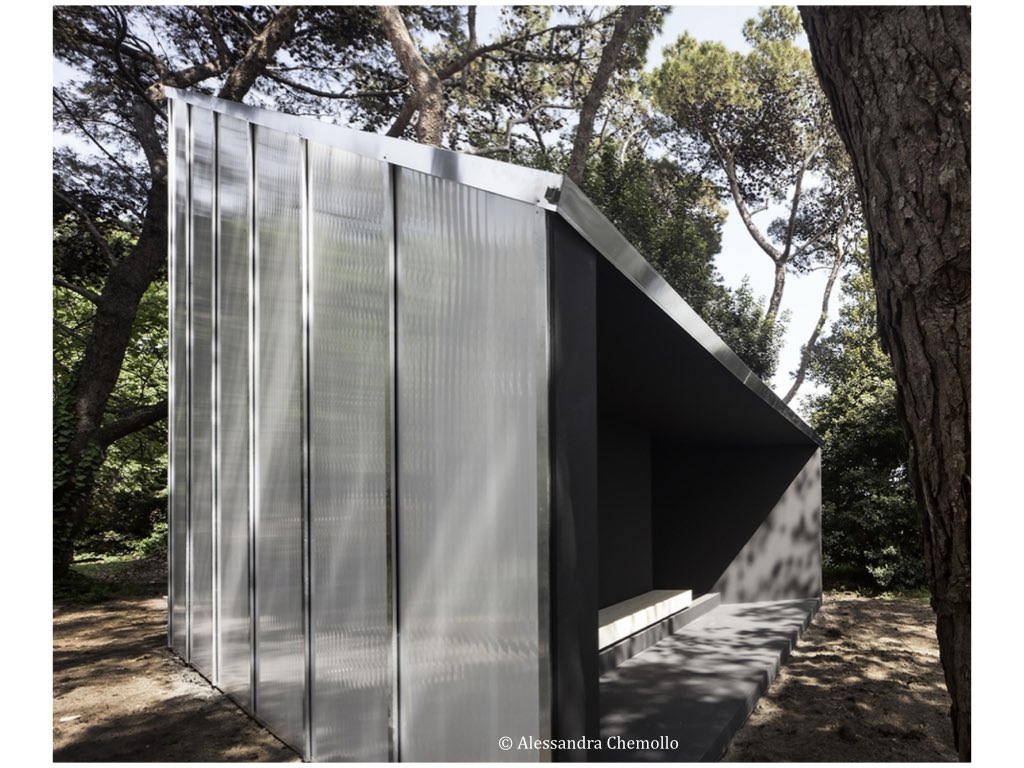

Facciata Facciata Andrew Berman, Vatican Chapels ©alessandra chemollo
Vista del fianco della cappella Vista del fianco della cappella Alessandra Chemollo, tratto da - Dal Co 2018, p. 237

Criteri
2. L’edificio o l’opera di architettura è illustrata in almeno due riviste di architettura di livello nazionale e/o internazionale.
4. L’edificio o l’opera di architettura riveste un ruolo significativo nell’ambito dell’evoluzione del tipo edilizio di pertinenza, ne offre un’interpretazione progressiva o sperimenta innovazioni di carattere distributivo e funzionale.
5. L’edificio o l’opera di architettura introduce e sperimenta significative innovazioni nell’uso dei materiali o nell’applicazione delle tecnologie costruttive.
6. L’edificio o l’opera di architettura è stata progettata da una figura di rilievo nel panorama dell’architettura nazionale e/o internazionale.

Crediti Scheda
Enti di riferimento: DGCC - Segretariato Regionale per il Veneto
Titolare della ricerca: Università di Padova - Dipartimento Beni Culturali
Responsabile scientifico: Elena Svalduz, Stefano Zaggia


Scheda redatta da Paola Placentino
creata il 22/11/2021
ultima modifica il 11/04/2024
